5.4 ПОСТРОЕНИЕ ГРАФИКОВ НА ОСНОВЕ DATAFRAME

В Модуле 4 данные были представлены в виде табличной структуры DataFrame. Логическим следующим этапом аналитического процесса является их визуализация. Важно понимать: визуализация в аналитической практике строится не из списков, а из структурированных таблиц. Следовательно, визуализация – это не техническая операция построения графика, а этап интерпретации табличных данных. DataFrame позволяет напрямую использовать столбцы таблицы для построения графиков, сохраняя связь между визуальным представлением и исходной структурой данных.

1. Методика построения графиков на основе DataFrame

Этап 1. Проверка структуры данных. Перед построением графика необходимо:

· убедиться в корректности загрузки таблицы (df.head());

· проверить типы данных (df.dtypes);

· выявить пропущенные значения (df.isnull().sum()).

Методический акцент: визуализация не исправляет ошибки данных.
Если числовой столбец сохранён как строка или содержит пропуски, график может быть построен некорректно или привести к искажённым выводам. Таким образом, проверка структуры – обязательный предварительный этап.

Этап 2. Определение аналитической задачи. Перед визуализацией необходимо ответить на вопрос: Какую закономерность требуется выявить?

· динамику изменения показателя во времени;

· распределение значений;

· сравнение категорий;

· зависимость между признаками.

Тип графика выбирается исходя из аналитической цели, а не из удобства реализации.

Методический принцип: сначала формулируется исследовательский вопрос, затем подбирается способ визуального представления.

Этап 3. Выбор переменных. Необходимо определить:

· какой столбец используется как ось X;

· какой столбец используется как ось Y;

· требуется ли предварительное агрегирование данных (например, расчёт среднего по группе).

Методический акцент: визуализация должна отражать смысл признаков.
Нельзя строить график, не понимая природы отображаемых переменных.

Этап 4. Построение графика. На данном этапе:

· вызывается функция построения (plt.plot(), plt.bar(), plt.hist() и др.);

· добавляются подписи осей (plt.xlabel(), plt.ylabel());

· задаётся заголовок (plt.title()).

Подписи обязательны – график без подписей теряет аналитическую ценность и становится трудным для интерпретации.

Методический принцип: каждый график должен быть самодостаточным и понятным без обращения к исходному коду.

Этап 5. Интерпретация результата. После построения графика необходимо:

· определить выявленные закономерности;

· сопоставить визуальные выводы с числовыми расчётами;

· оценить возможные искажения (масштаб осей, выбросы, перегруженность).

График не завершает анализ – он является частью интерпретации и должен подтверждать либо уточнять полученные числовые результаты.

Методический акцент: визуализация служит инструментом проверки гипотез и выявления закономерностей, а не самостоятельным доказательством.

2. Примеры реализации методики

Приведённые ниже примеры иллюстрируют применение описанной методики к типовым аналитическим задачам. Каждый пример следует рассматривать не как изолированный фрагмент кода, а как реализацию последовательного аналитического алгоритма:

· формулировка задачи;

· выбор переменных;

· построение визуализации;

· интерпретация результата.

1) Столбчатая диаграмма (сравнение категорий)

Аналитическая задача: сравнить значения показателя для различных категорий. Столбчатая диаграмма применяется, если:

· ось X представляет категории (имена, группы, типы объектов);

· ось Y – числовой показатель;

· требуется визуально сопоставить величины.

Общая логика

1) Выбор категориального столбца.

2) Выбор числового столбца.

3) Построение графика.

4) Добавление подписей.

5) Интерпретация различий.

Пример

import pandas as pd
import matplotlib.pyplot as plt

data = {
 "name": ["Анна", "Иван", "Мария"],
 "score": [88, 75, 92]
}

df = pd.DataFrame(data)

plt.bar(df["name"], df["score"])
plt.xlabel("Студент")
plt.ylabel("Баллы")
plt.title("Результаты тестирования")
plt.show()

Методический комментарий

· df["name"] – категориальный признак (ось X);

· df["score"] – количественный признак (ось Y);

· высота столбца отражает значение показателя.

Интерпретация: график позволяет быстро выявить максимальное и минимальное значение и оценить различия между объектами.

2) Линейный график по числовому столбцу

Аналитическая задача – выявить изменение показателя во времени или по порядку наблюдений. Линейный график используется, если:

· данные имеют последовательную структуру;

· важно проследить тренд;

· требуется оценить рост, спад или колебания.

plt.plot(df["score"])
plt.xlabel("Номер наблюдения")
plt.ylabel("Баллы")
plt.title("Динамика результатов")
plt.show()

Если ось X не указана явно, используется индекс DataFrame.

Методический комментарий. Линейный график акцентирует внимание на направлении изменения показателя, а не на сравнении отдельных категорий. Интерпретация должна учитывать:

· наличие тренда;

· резкие изменения;

· возможные выбросы.

3) Гистограмма (распределение значений)

Аналитическая задача – оценить распределение числового признака. Гистограмма применяется, если требуется:

· определить диапазон значений;

· выявить концентрацию наблюдений;

· обнаружить возможные выбросы.

plt.hist(df["score"], bins=5)
plt.xlabel("Баллы")
plt.ylabel("Частота")
plt.title("Распределение результатов")
plt.show()

Методический комментарий. Количество интервалов (bins) влияет на вид распределения. Слишком малое число интервалов сглаживает структуру данных, слишком большое – может сделать распределение фрагментированным. Интерпретация должна учитывать форму распределения (симметрия, асимметрия, наличие экстремальных значений).

4) Использование встроенных методов Pandas

Pandas предоставляет встроенные методы визуализации, что позволяет сохранить табличную логику анализа. Пример:

df["score"].plot(kind="hist")
plt.show()

или

df.plot(x="name", y="score", kind="bar")
plt.show()

Методический комментарий

· Pandas автоматически передаёт данные в matplotlib;

· уменьшается объём кода;

· сохраняется связь между таблицей и визуализацией.

Однако методологический алгоритм остаётся тем же:

1) Проверка данных.

2) Формулировка задачи.

3) Выбор переменных.

4) Интерпретация результата.

Использование встроенных методов не освобождает аналитика от необходимости осмысленного выбора типа графика.

Итоги. Построение графиков на основе DataFrame не сводится к техническому использованию функций библиотеки matplotlib. Это последовательная аналитическая процедура, включающая:

· предварительный контроль структуры и качества данных;

· формулирование исследовательской задачи;

· осмысленный выбор отображаемых признаков;

· корректный выбор типа визуализации;

· аналитическую интерпретацию полученного результата.

Визуализация завершает этап первичного анализа, обеспечивая переход от табличного представления данных к их интерпретации. Тем самым она выполняет функцию средства выявления закономерностей и проверки аналитических выводов, а не самостоятельного источника доказательств. Практические навыки построения и интерпретации графиков будут закреплены в лабораторной работе №5.

Контрольные вопросы

1. Какова роль визуализации в аналитическом процессе?

2. Какие функции выполняет график?

3. Почему график без подписей не является корректным аналитическим результатом?

4. Какие типы графиков используются для числовых данных?

5. Какие типы графиков применяются для категориальных данных?

6. В каких случаях используется гистограмма?

7. Для чего применяется диаграмма рассеяния?

8. Почему визуализация не заменяет вычисления?

9. Какие этапы включает методика построения графика на основе DataFrame?

10. Почему визуализация завершает цикл первичного анализа данных?

Заключение к главе 2

В главе 2 сформирована последовательная модель работы с данными в языке Python. Логика главы выстроена как поэтапный переход от внешнего источника информации к её аналитической интерпретации (рисунок 5.4.1):

1) Загрузка данных из файла (Модуль 2);

2) Очистка и структурирование текста (Модуль 2);

3) Представление числовых данных в виде массива (Модуль 3);

4) Формирование табличной структуры данных (Модуль 4);

5) Визуальная интерпретация результатов анализа (Модуль 5).

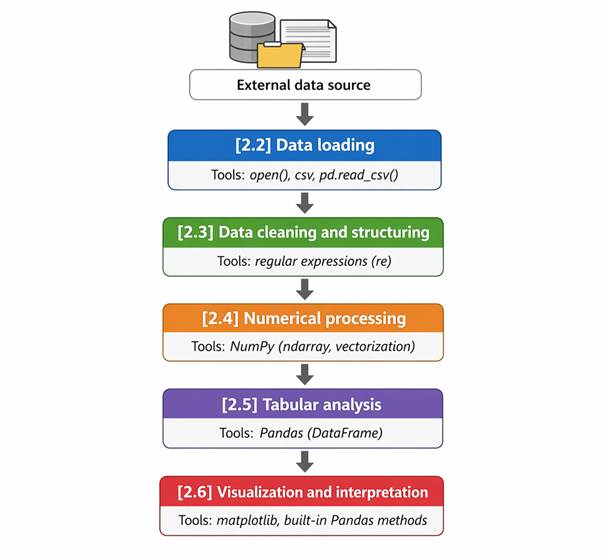

Рисунок 5.4.1 – Цикл первичного анализа данных в Python

Нарушение логики одного из этапов (например, некорректная очистка текста или ошибки при загрузке файла) приводит к искажению последующих результатов анализа (таблица 5.4.1).

Таблица 5.4.1 – Цикл первичного анализа данных в Python

Этап анализа	Содержание этапа	Инструменты Python	Закрепление
Загрузка	Считывание данных из внешнего источника	open(), csv, pd.read_csv()	ЛР №2
Очистка	Обработка текстовых данных	re	ЛР №2
Численная обработка	Математические операции над массивами	NumPy	ЛР №3
Табличный анализ	Структурирование и агрегирование	Pandas	ЛР №4
Визуализация	Интерпретация результатов	matplotlib, Pandas.plot()	ЛР №5

Таким образом, визуализация завершает цикл первичного анализа данных. Каждый этап выполняет самостоятельную функцию, но одновременно подготавливает данные к следующему уровню обработки.

Методический вывод. Модуль 4 и модуль 5 показывает роль Python в организации аналитической работы. Язык используется не только для написания программ, но и для реализации последовательного процесса обработки данных: загрузка → очистка → численная обработка → табличный анализ → визуализация. Такое представление позволяет рассматривать анализ данных как систему взаимосвязанных этапов, где каждый шаг подготавливает данные для следующего.

Лабораторные работы №№2–5 направлены на практическое освоение всех этапов этого цикла. Модули 2-5 закладывает основу дисциплины и служит переходом к изучению более сложных методов анализа данных и моделирования.

Контрольные вопросы

1. В чём заключается роль Python в аналитическом процессе?

2. Какие этапы включает цикл первичного анализа данных?

3. Почему нарушение одного из этапов подготовки данных влияет на достоверность результатов анализа?

4. Чем различаются этапы загрузки, очистки, численной обработки и визуализации?

5. Как связаны между собой библиотеки NumPy, Pandas и matplotlib?
